Wempe-Zeichnungen zum Deutschen Einheits-Chronometer
Gerhard D. Wempe, Abt. Chronometerwerke, in Hamburg hat zu Beginn der 1940er Jahre das Deutsche Einheits-Chronometer entwickelt. Die „Geistigen Väter“ dieses Chronometers waren Ernst William Meier und Friedrich Leutert. Die „Chef-Konstrukteure“ waren John Schwarzer und Herbert Müller.
Unter ihrer Feder sind Hunderte von Zeichnungen entstanden.
Wempe hat mir für meine Forschungsarbeiten zum Deutschen Einheits-Chronometer viele dieser Zeichnungen zur Verfügung gestellt. Andere habe ich aus privaten Quellen. Das Deutsche Uhrenmuseum Glashütte, wo noch Zeichnungssätze liegen, die Wempe im Krieg an A. Lange & Söhne geliefert hat, hat mir alle dort vorliegenden Zeichnungen kopiert. Die Zeichnungen aus Glashütte, die ich im Folgenden verwende, sind an dem Aufdruck: „KOPIE“ zu erkennen.
In unserem Buch: Johannes Altmeppen / Herbert Dittrich: „Das Deutsche Einheits-Chronometer – Chronometer für Marine und Luftwaffe von Wempe, A. Lange & Söhne, Poljot“, Heel Verlag GmbH 1912, habe ich in enger Zusammenarbeit und mit Genehmigung der Gerhard D. Wempe KG einige der Zeichnungen veröffentlicht.
Und auch die Veröffentlichung der folgenden Zeichnungen zum Deutschen Einheits-Chronometer erfolgt mit dankenswerter Unterstützung und Zustimmung der Gerhard D. Wempe KG.
Das Einheits-Chronometer wurde in Serienproduktion gebaut. Vergleicht man aber die technischen Fertigungsmöglichkeiten zu Anfang der 1940er mit den heutigen, so waren sie damals noch sehr begrenzt. So mussten in den 1940er Jahren auch die Zeichnungen für das Chronometer mehrfach an die praktischen Erfahrungen angepasst werden.
Ein Beispiel ist die Unruhwelle. Die erste mir vorliegende Zeichnung mit der Code-Nummer: 05 04 01 Hz stammt vom 14.05 41. Zwei weitere Zeichnungen habe ich unter den Scans: „05 03_3.1“ und „05 03_3.2" abgebildet.
Ein weiteres Beispiel dafür ist das „Gangrad“ aus der Baugruppe „05 04: Hemmung“. Die Scans: „05 04_7.1“ und „05 04_7.2“ zeigen die Unterschiede.
Ich beschränke mich - mit fünf Ausnahmen - bei der Darstellung von insgesamt 116 Bauelementen für das Einheits-Chronometer auf eine von mehreren mir für die einzelnen Bauelemente vorliegenden Zeichnungen.
Bei der Zeichnung: „Hemmung für Feder-Chronometer / Kaliber 20“, Baugruppe 05 04, Scan: „05 04_1“ gibt es einen offensichtlichen Schreib-Fehler, der wohl dem Jahreswechsel geschuldet ist.
Das dort angegebene Datum für „gez.“ (gezeichnet) lautet: „03.02.40“. Zu dem Zeitpunkt gab es bei Wempe kein Feder-Chronometer. Das Datum muss wohl lauten: „03.02.41“. Dann passt es auch zu dem dort angegebenen Datum für „gepr.“ (geprüft), nämlich: „11.02.41“.
Bei der Zeichnung: „Hemmung für Anker-Chronometer“, Baugruppe 05 04, Scan: „05 04_20“ ist das Datum für „gez.“ mit: „03.02.41“ zutreffend.
Die Zeichnungen, die bei ALS lagen, waren der wesentliche Grundstock für die russischen Marine-Chronometer der Nachkriegszeit. Kurt Herkner schreibt in seinem Buch: „Glashütter Armbanduhren“ dazu:
„Zwischen 1946/47 bekam Glashütte Besuch aus Moskau, 2 Spezialisten und eine technisch spezialisierte Übersetzerin. Alle Zeichnungen des Marine-Chronometers mussten vorgelegt und die technischen Herstellungsanleitungen überarbeitet und in kyrillische Schrift übersetzt werden.
Aus dem Hause Lange wurden für diese Arbeiten 2 erfahrene Mitarbeiter abgestellt. …
Zur damaligen Zeit wurden noch die Einheitschronometer gefertigt, deshalb sind die Moskauer Chronometer mit 3 Pfeilern ausgerüstet, denn die Zeichnungen und Produktionshilfen aus Glashütte, als Reparationsleistungen, entsprechen diesem Typ.“
Das Datum der Zeichnungen hinter dem Hinweis: „Bearb.“ (bearbeitet) zeigt deutlich, dass Wempe bereits ein Jahr nach dem Krieg die Arbeit an der Produktion des 3-Pfeiler-Werkes wieder aufgenommen hat.
Die Gerhard D. Wempe KG baut dieses Chronometer noch heute -- 75 Jahre nach Aufnahme der Produktion.
Das 3-Pfeiler-Werk ist das im weltweiten Vergleich am längsten und mit der größten Stückzahl gebaute Chronometer. Die dahinter stehenden Namen sind in erster Linie:
Gerhard D. Wempe, A. Lange & Söhne und - wenn auch mit etwa 20 Modifikationen, zu denen ich keine Zeichnungen habe - die 1.Moskauer Uhrenfabrik / Poljot.
Legende:
1. Spalte: Code für Baugruppen und Nummern der Scans
2. Spalte: Bezeichnung des Bauteiles
3. Spalte: Nummern-Code für das Bauteil, einige Zeichnungen tragen mehrere Codes
4. Spalte: Datum der Zeichnung, für alle Bauteile liegen mehrere Zeichnungen mit unterschiedlichem Datum vor.
Anmerkung:
Die mir vorliegenden Zeichnungen haben unterschiedliche Größe: DIN A5 / A4 / A3 / A2
A3-Zeichnungen habe ich auf A4 verkleinert.
A2-Zeichnungen habe ich auf 2 x A4 verkleinert und je mit „a“ und „b“ gekennzeichnet.
Zeichnung „Feder-Chronometer 05“
Die kolorierte Zeichnung: „Feder-Chronometer 05“ gibt nahezu alle Details des Deutschen Einheits-Chronometers wider. Das Original dieser Zeichnung hängt bei Wempe in der Sternwarte in Glashütte.
Die Gerhard D. Wempe KG hat es mir für unser Buch: Altmeppen/Dittrich: „Das Deutsche Einheits-Chronometer“ zur Verfügung gestellt. Es ist dort auf den beiden Deckel-Innenseiten abgebildet.
Übersichts-Zeichnungen

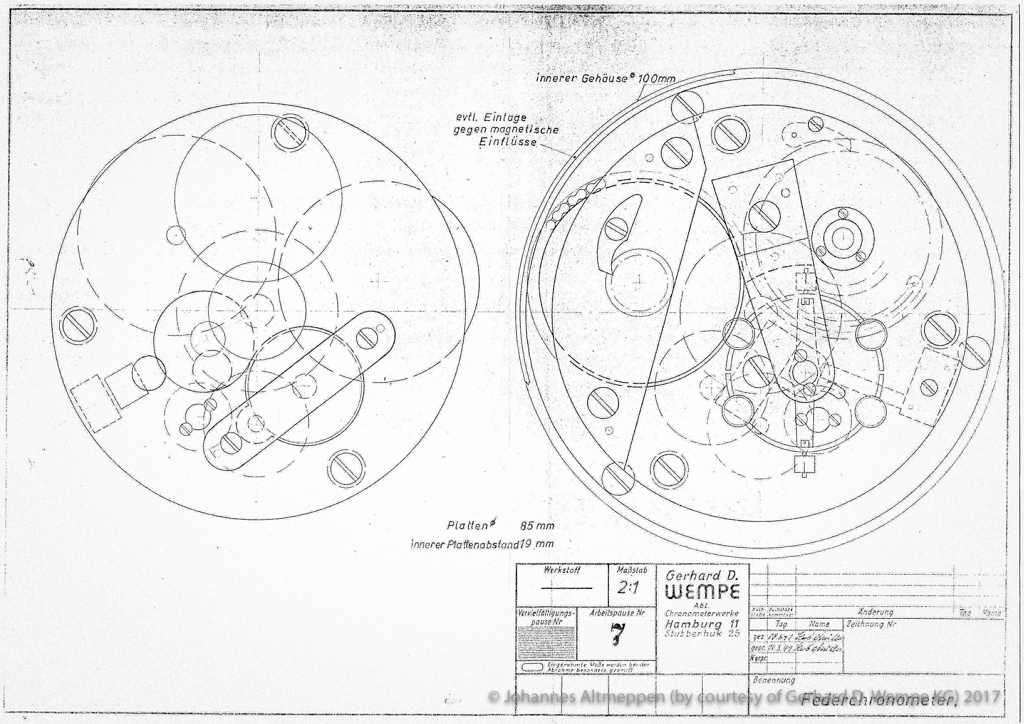

001 | Federchronometer (Aufsicht Oberplatte und Unterplatte mit „Aufbauten“) | Ohne Nummer | 10.03.41 |
002 | Ankerchronometer (Aufsicht Oberplatte und Unterplatte mit „Aufbauten“) | Ohne Nummer | 10.03.41 |
Baugruppe 51 00: Holz-Gehäuse
51 00_1 | Boden-Chronometer | 127-556. A-104/52/33/36 | 04.03.42 |
51 00_2 | Griff f. Chronometerkasten | 51 00 10 | 14.07.42 |
51 00_3 | Firmenschild | 00 01 01-905 01 02_2 | 22.03.43 |
51 00_4 | Zunge | P.51 00 02-2 | 18.09.42 |
51 00_5 | Überkasten | 127-556.0152 00 1600 01 03 | 28.02.42 |
Baugruppe 05 01: Gehäuse
05 01_1 | Gehäuse Kardan | 05 01 | 30.10.40 |
05 01_2 | Gehäusetopf | R-05 01 00-1 | 06.03.42 |
05 01_3 | Verschlussplatte | 05 01 00_2 | 06.12.41 |
05 01_4 | Glasrand kompl. | 05 01 01 | 29.11.41 |
05 01_5 | Glasrand | R-05 01 01_2 | 06.03.42 |
51 01_6 | Aufzugschlüssel | 127-556.02 U 0151 00 11 | 12.12.40 |
05 01_7 | Chronometerschlüssel | 51 00 1151 01 02 | 16.07 43 |
05 01_8 | Schlüsselmittelteil | 05 01 02-2 | 16.07 43 |
05 01_9 | Schlüsselrohr | 05 01 02_3 | 16.07 43 |
Baugruppe 05 02: Zeigerwerk
05 02_1 | Zeigerwerk, Auf u. Ab. gesamt | So 127-556.0404 02 | 28.03.41 |
05 02_2 | Minutenzeiger | 05 02 00-1 | 18.09.42 |
05 02_3 | Stundenzeiger | 05 02 00-2 | 14.06.40 |
05 02_4 | Auf- u. Abzeiger | 05 02 00-3 | 16.01.41 |
05 02_5 | Sekundenzeiger | 05 02 01-1 | 14.06 40 |
51 02_6 | Wechselrad kompl. | 05 02 02 | 28.02.41 |
05 02_7 | Wechselrad | 127-556.04-00404 02 02-1 | 19.08.40 |
05 02_8 | Stundenrad kompl. | 05 02 03 | 20.07.40 |
05 02_9 | Stundenrad | 127-556.04-00804 02 04-1 | 19.08.40 |
05 02_10 | Auf u. Abrad kompl. | 05 02 04 | 27.02.41 |
05 02_11 | Auf u. Abrad | 05 02 04-1 | 26.02.41 |
05 02_12 | Zifferblatt | 127-556.0404 01 1105 02 00-1 | 02.07.40 |
05 02_13 | (B-) Chronometerzifferblatt | ALS-1453/A | 09.06.44 |
Baugruppe 05 03: Unruh
05 03_1 | Unruh kompl. | 127-556.05 U 0904 03 | 20.05.41 |
05 03_2 | Unruh (kompl.) | 05 03 01 | 23.06.41 |
05 03_3.1 | Unruhwelle | 17 04 01 | 07.06.43 |
05 03_3.2 | Unruhwelle | 05 04 01 | 12.03.65 |
05 03_4 | Unruhreifen | 05 03 01-1 | 31.07.41 |
51 03_5 | Spiralfeder kompl. | 127-556.04 U 0604 03 / 10 bis 12 | 29.10.41 |
05 03_6 | Spiralfeder | 05 03 02-1 | 26.06.41 |
05 03_7 | Spiralkurve | So. 127-556.04So. 04 03 10 | 06.05.41 |
05 03_8 | Spiralrolle | 05 03 02-2 | 24.02.43 |

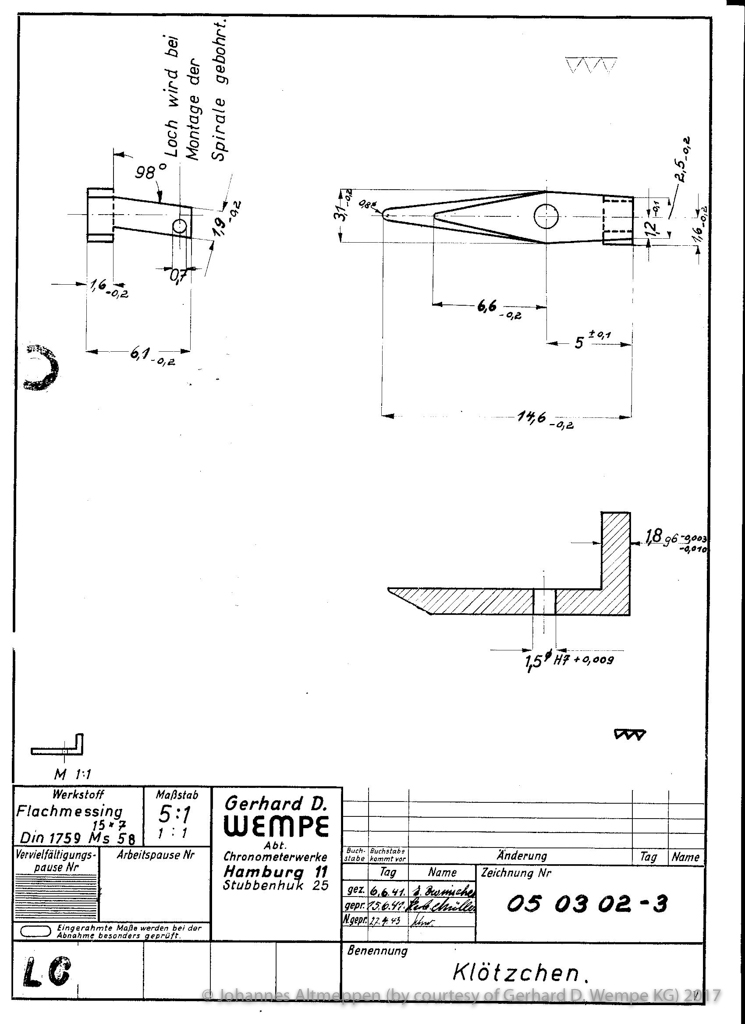

05 03_9 | Klötzchen | 05 03 02-3 | 06.06.41 |
Baugruppe 05 04: Hemmung
05 04_1 | Hemmung für Feder-Chronometer | Kaliber 020 | 03.02.40 |
05 04_2 | Goldfeder | 05 04 01-2 | 16.09.42 |
05 04_3 | Gangfederkloben | 05 04 01-4 | 08.07.43 |
05 04_4 | Unruhwelle kompl. | 05 04 02 | |
05 04_5 | Unruhwelle | 05 04 01-1 | 04.04.41 |
51 04_6 | Heberolle | 02 04 02 | 11.02.41 |
05 04_7.1 | Gangrad | 05 04 08 bis 10 | 04.04.41 |
05 04_7.2 | Gangrad | 05 04 08 bis 1005 04 05-1 | 19.07.43 |
05 04_8 | Gangtrieb | Hz 05 04 05-2 | 07.06.40 |
05 04_10.1 | Gangfeder / Ruth Grießbach | 1436 | 17.02.43 |
05 04_10.2 | Gangfeder / Ruth Grießbach | 1436 | 17.02.43 |
05 04_20 ff >> Hemmung für Anker-Chronometer
05 04_20 | Hemmung für Anker-Chronometer | So 127-556.04 | 03.02.41 |
05 04_21 | Anker kompl. | 127-556.04 U 1004 04 04 / 06 | 16.09.42 |
05 04_22 | Ankerrad | 127-556.04-04004 04 08 | 13.05.41 |
05 04_23 | Gangrad Zahnform | 02 04 08 | 20.01.42 |
Baugruppe 05 05: Laufwerk
05 05_1 | Laufwerk | So 127-556.0404 05 | 26.09.41 |
05 05_2 | Sekundenrad kompl. | 05 05 01 | 27.07.40 |
05 05_3 | Sekundenrad | 05 05 01-1 | 15.08.40 |
05 05_4 | Sekundentrieb | 05 05 01-2 | Bearb. 06.06.46 |
05 05_5 | Zwischenrad kompl. | 05 05 02 | 27.07 40 |
51 05_6 | Zwischenrad | 05 05 02-1 | 20.08.40 |
05 05_7 | Zwischentrieb | 05 05 02-2 | Bearb. 06.06.46 |
05 05_8 | Minutenrad kompl. | 05 05 03 | 22.07.43 |
05 05_9 | Minutenrad | 05 05 03-1 | 25.08.46 |
05 05_10 | Minutentrieb | 05 05 03-2 | Bearb. 07.06.46 |
05 05_11 | Gegensperrkegel kompl. | 05 05 05 | 02.04.41 |
05 05_12 | Gegensperrkegel | 05 05 05-1 | 19.07.44 |
Baugruppe 05 06: Schnecke

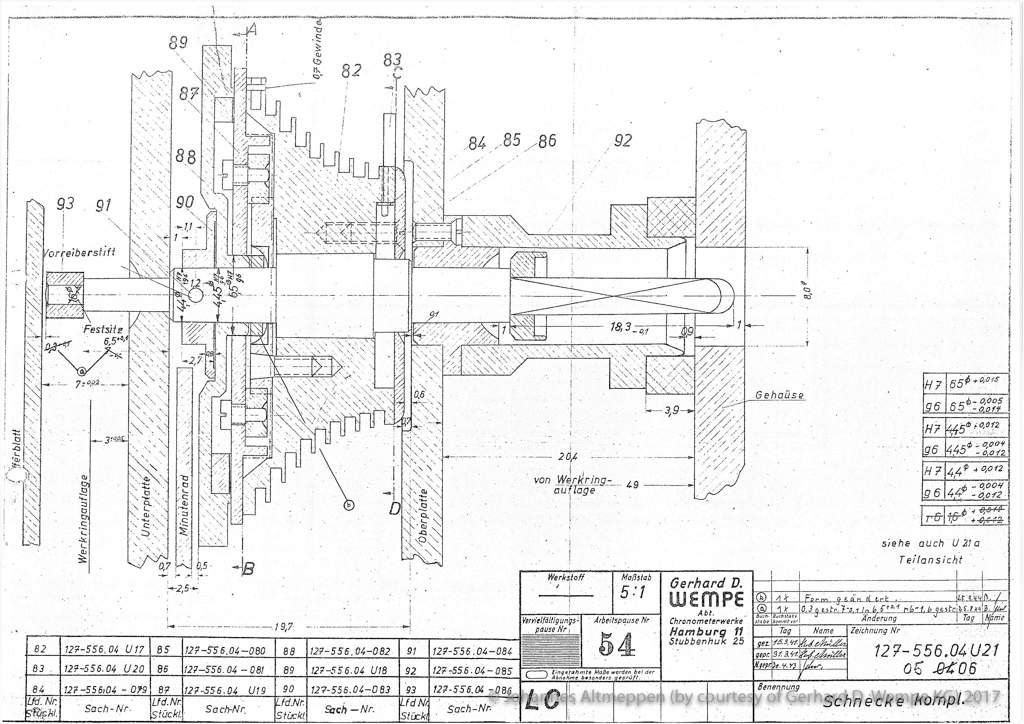

05 06_1 | Schnecke kompl. | So 127-556.04 U 2105 (04) 06 | 15.03.41 |
05 06_2.1 | Schneckenkörper | 127-556.04-06002 06 13-2 | 22.07.41 |
05 06_2.2 | Schneckenkörper | 05 06 04-2 | Bearb. 27.02.48 |
05 06_3.1 | Schnecke | 127-556.04 U 1702 06 13 | 24.07.41 |
05 06_3.2 | Schnecke | 05 06 04 | 24.07 41 |
51 06_4 | Schnecke Teilansicht | 05 06 | 08.04.41 |
05 06_5 | Staubplatte | 05 06 00-1 | 07.05.41 |
05 06_6 | Vorreiber | 05 06 00-2 | 15.04.41 |
05 06_7 | Schneckenrad | 05 06 00-3 | 29.11.40 |
05 06_8 | Deckplatte | 05 06 00-4 | 15.04.41 |
05 06_9 | Gegenfeder kompl. | 127-556.04 U 1802 06 05 | 15.04.41 |
05 06_10 | Gegenfeder | 05 06 01-1 | 15.04 41 |
05 06_11 | Gegensperrrad kompl. | 05 06 02 | 01.07.41 |
05 06_12 | Gegensperrrad | 05 06 02-1 | 29.11.40 |
05 06_13 | Sperrfeder | 05 06 02-2 | 06.05.41 |
05 06_14 | Sperrkegel | 05 06 02-3 | 10.04.41 |
05 06_15 | Schneckenwelle | 05 06 04-1 | 29.11.40 |
05 06_16 | Schneckensperrrad | 05 06 04-3 | Bearb. 06.08.47 |
05 06_20 | Schneckenkurve / Kraftverlauf | Herb. Müller | 24.07.41 |
Baugruppe 05 07: Federhaus
05 07_1 | Federhaus kompl. | So 127-556.04 U 2402 07 | 13.04.41 |
05 07_2 | Federhaus | 127-556.04 U 2202 07 01 | 16.07.41 |
05 07_3 | Sperrrad | 05 07 03-3 | Bearb. 14.11.47 |
05 07_4 | Federhaus mit Deckel | 05 07 01 | 02 08.44Bearb. 20.04.48 |
05 07_5 | Federhausrohling | R 05 07 01-1 | 29.08.44Bearb. 20.04.48 |
51 07_6 | Federhaustrommel | 05 07 01-1 | 28.02.41 |
05 07_7 | Federhausdeckel | 05 07 01-2 | Bearb. 20.04.48 |
05 07_8 | Federkern kompl. | 05 07 02 | 28.01.43 |
05 07_9 | Federkern | 127-556.04-09302 07 04-1 | 04.07.41 |
05 07_10 | Federhausring | 127-556.04-08802 0701-3 | 07.04.41 |
05 07_11 | Schneckenband | 05 07 03 | 01.03.43 |
05 07_12 | Schneckenhaken rund | 05 07 03-2 | 18.03.43 |
05 07_13 | Bandhaken f. Trommel | 05 07 03-3 | 09.06.44 |
05 07_14 | Kette | 05 07 04 | 16.07.41 |
Baugruppe 05 08: Gestell
05 08_1.a / 1.b | Oberplatte | 05 09 01 | 15.06 43 |
05 08_2 | Oberplatte kompl. | 05 08 01 | 25.07.41Bearb. 08.11.46 |
05 08_3.a / 3.b | Unterplatte | 05 08 02-1 | 23.04.41 |
05 08_4 | Unruhkloben unten | 05 08 00-2 | 19.04.41Bearb. 02.12.46 |
05 08_5 | Unruhkloben oben | 05 08 03-1 | 18.04.41 |
51 08_6 | Unruhkloben oben kompl. | 127-556.04 U 30 | 18.07.41 |
05 08_7 | Werkring | 05 08 00-3 | 02.07.41Bearb. 06.12.46 |
05 08_8 | Schneckenfutter | 05 08 01-2 | 14.01.41 |
05 08_9 | Staubfutter | 05 08 01-3 | 02.07.42 |
05 08_10 | Zwischenbrücke kompl. | 05 08 04 | 21.07 41 |
05 08_11 | Pfeiler | 05 08 00-1 | 02.06.40 |
05 08_12 | Federhausbrücke kompl. | 05 08 05 | 21.07 41 |
05 08_13 | Federhausbrücke | 05 08 05-1 | 19.04 41 |
05 08_14 | Sperrkegel | 05 08 05-2 | 29.09.41 |
05 08_30 ff Gestell für Anker-Chronometer
05 08_30 | Oberplatte | 127-556.04-13704 09 01/05 09 01 05 08 01 | 22.04.41 |
05 08_31 | Oberplatte kompl. | 127-556.04 U 35 | 25.07.41 |

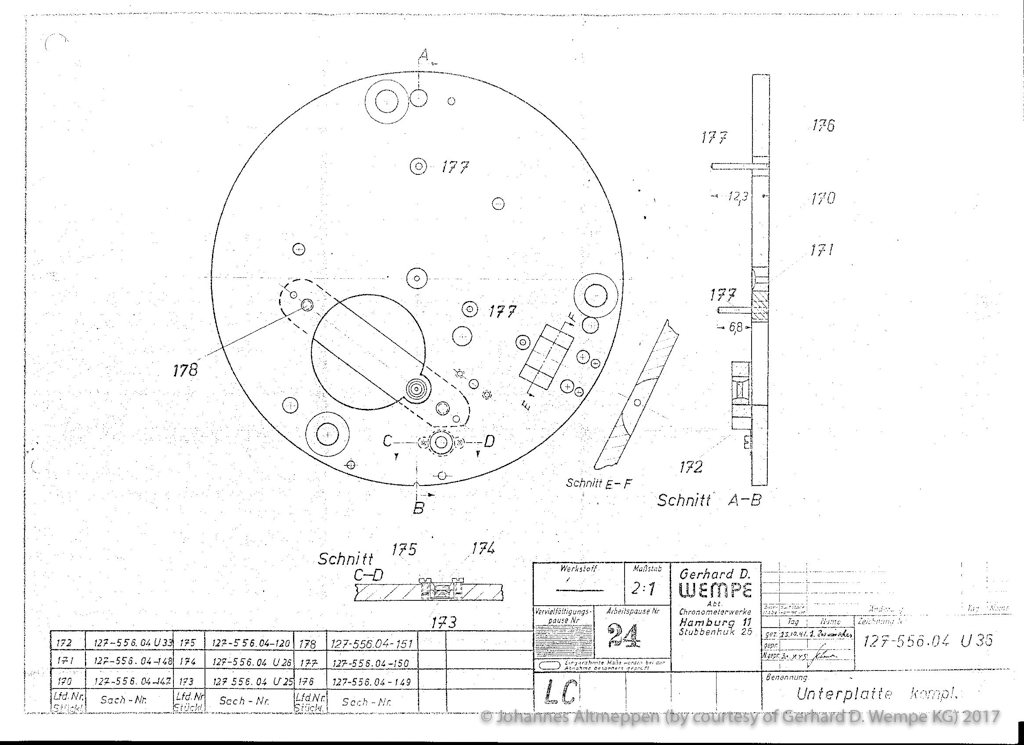

05 08_32.1 | Unterplatte kompl. | 127-556.04 U 36 | 23.10.41 |
05 08_32.2 | Unterplatte kompl. | 05 08 02 | 23.10.41 |
05 08_33 | Unruhkloben unten kompl. | 127-556.04 U 31 | 18.07.41 |
Baugruppe 05 33: Zeigerstellung
12 05_33 | Zeigerstellung kompl. | 127-556.0533 00 | 05.11.41 |
Baugruppe 05 36: Unruhhaltevorrichtung
05 36_1 | Unruhhaltevorrichtung | 127-556.0636 00 | 26.02.42 |

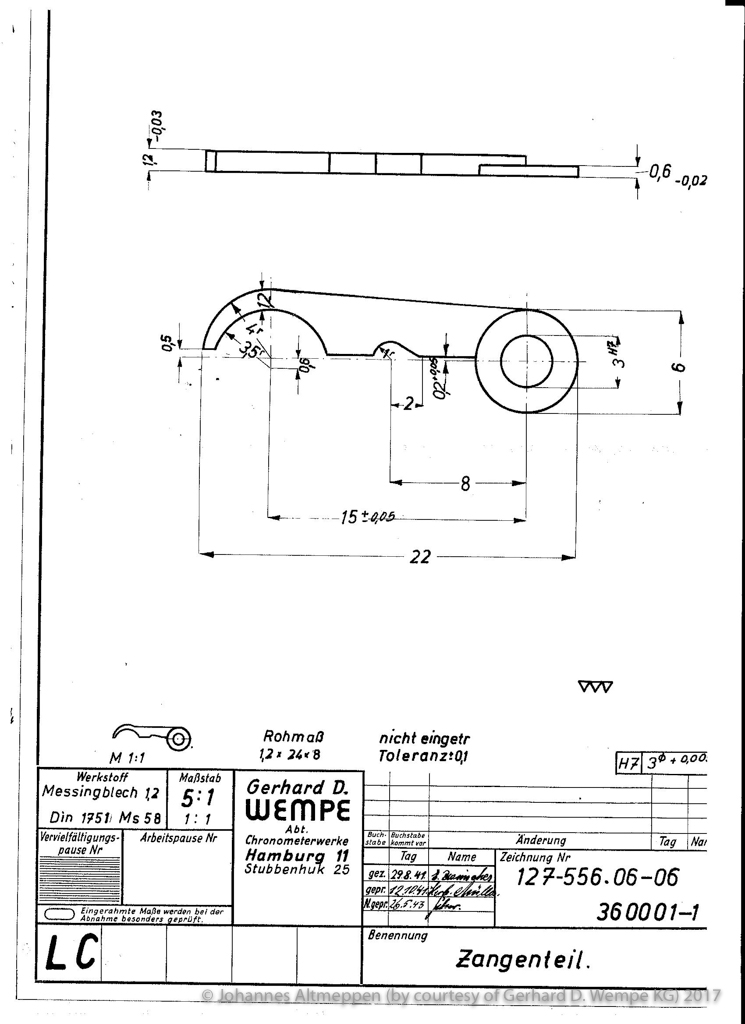

05 36_2 | Zangenteil | 127-566.06 -0636 00 01-1 | 29.08.41 |
Baugruppe 05 38: Sekundenkontakt
05 30_00 | Sekundenkontakt | 38 00 | 09.12.42 |
